Güç Kaynağı Konnektörlerinin Pin Çıkış Değerleri ve Testi

Power supply ya da güç kaynağı, bilgisayar donanımlarının çalışması için gerekli olan farklı gerilim değerlerinde (± 3,3 volt, ± 5 volt, ± 12 volt gibi) doğru akım sağlayan donanımın adıdır. Güç kaynağının durumunu test edebilmek için güç kaynağı konnektörlerinin pin gerilimlerini bilmek ve bunları multimetre yardımı ile ölçmek gerekmektedir.

Güç Kaynağı
Güç Kaynağı (Wikipedia)

Başlamadan Önce

Güç kaynağının içini açmak tehlikeli sonuçlar doğurabilir. Bu yüzden güç kaynağına bilinçsiz bir şekilde müdahale etmekten kaçının. Güç kaynağını test etmeden önce anakartınıza veya herhangi bir donanımınıza bağlı olan güç kaynağı konnektörlerini sökmeniz şiddetle tavsiye edilir. Voltaj ölçümleri multimetre ile yapılacaktır. Eğer multimetreler ile ilgili bir bilginiz yoksa multimetre kullanımını sevdiğiniz bir arama motoruna sorabilirsiniz. Yapacağınız hatalar güç kaynağınıza ya da multimetrenize zarar verebilir!

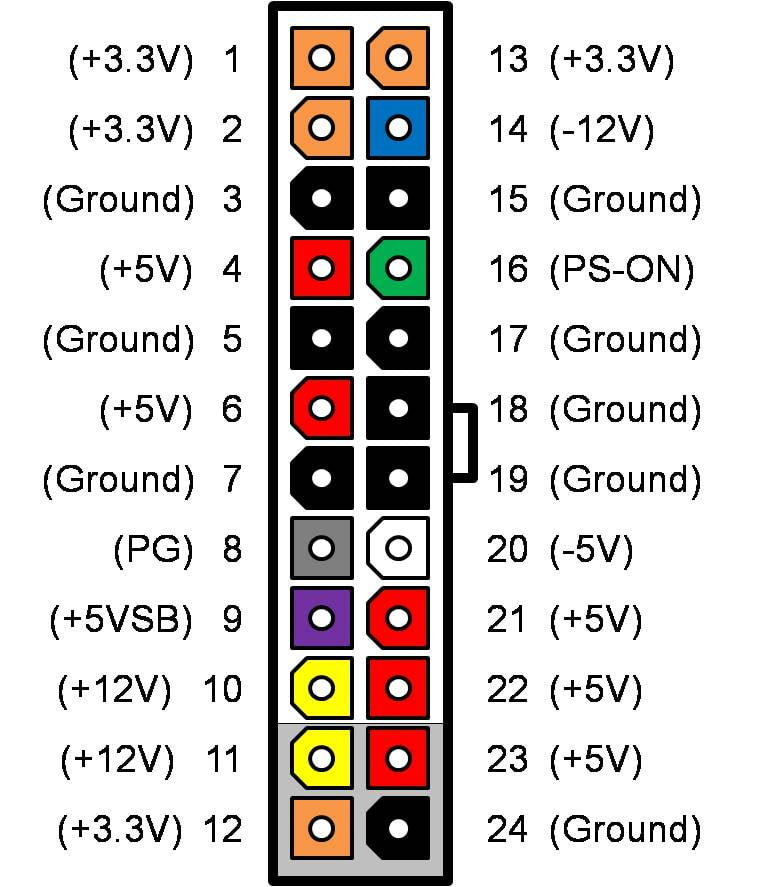

24-Pin ATX Güç Kaynağı Konnektörü

Güç Kaynağı 24-Pin ATX (Wikipedia)
24-Pin ATX (Wikipedia)

24-Pin ATX güç kaynağı konektörü, günümüz bilgisayarlarındaki standart anakart güç konektörüdür.

PinAdıKablo RengiAçıklama
1+3.3VTuruncu+3.3VDC
2+3.3VTuruncu+3.3VDC
3COMSiyahGND
4+5VKırmızı+5VDC
5COMSiyahGND
6+5VKırmızı+5VDC
7COMSiyahGND
8PWR_ONGriPower Good
9+5VSBMor+5VDC Standby
10+12V1Sarı+12VDC
11+12V1Sarı+12VDC
12+3.3VTuruncu+3.3VDC
13+3.3VTuruncu+3.3VDC
14-12VMavi-12VDC
15COMSiyahGND
16PS_ON#YeşilPower Supply On
17COMSiyahGND
18COMSiyahGND
19COMSiyahGND
20NCBeyaz-5 VDC (olmayabilir)
21+5VKırmızı+5VDC
22+5VKırmızı+5VDC
23+5VKırmızı+5VDC
24COMSiyahGND
24-Pin ATX Konnektörünün Güç Çıkışları
  • GND = Ground, Toprak

Yukarıdaki tablo bize konnektörün pinlerinden okumamız gereken gerilim değerlerini, toleranslarını, kabloların renklerini ve açıklamalarını vermektedir. Bu tabloya göre multimetre ile pin çıkışlarının doğru voltaj verip vermediğini kontrol edebilirsiniz.

Gerilim Toleransları

VoltajTolerans
+5VDC ± %5
-5VDC(varsa) ± %10
+12VDC ± %5
-12VDC ± %10
+3.3VDC ± %5
+5VSB ± %5
Tolerans Tablosu

4-Pin ATX 12V Güç Kaynağı Konnektörü

4-Pin ATX 12V güç kaynağı konnektörü, işlemci voltaj regulatörüne +12 VDC sağlamak için kullanılan konnektördür.

PinAdıKablo RengiAçıklama
1COMSiyahGND
2COMSiyahGND
3+12VSarı+12 VDC
4+12VSarı+12 VDC
4-Pin ATX 12V Konnektörünün Güç Çıkışları

6-Pin ATX 12V Güç Kaynağı Konnektörü

6-Pin ATX 12V güç kaynağı konnektörü, işlemci voltaj regulatörüne +12 VDC sağlamak için kullanılan konnektördür. Bu konnektör, bazı ekran kartlarına ekstra güç sağlamak için de kullanılır.

PinAdıKablo RengiAçıklama
1COMSiyahGND
2COMSiyahGND
3COMSiyahGND
4+12VSarı+12 VDC
5+12VSarı+12 VDC
6+12VSarı+12 VDC
6-Pin ATX 12V Konnektörünün Güç Çıkışları

15-Pin SATA Güç Kaynağı Konnektörü

Güç Kaynağı 15-Pin SATA
15-Pin SATA (Wikipedia)

SATA (Serial ATA), SATA tabanlı depolama birimi ya da optik sürücülerinizi beslemek için kullanılan güç kaynağı konnektörüdür.

PinAdıKablo RengiAçıklama
1+3.3VTuruncu+3.3 VDC
2+3.3VTuruncu+3.3 VDC
3+3.3VTuruncu+3.3 VDC
4COMSiyahGND
5COMSiyahGND
6COMSiyahGND
7+5VKırmızı+5 VDC
8+5VKırmızı+5 VDC
9+5VKırmızı+5 VDC
10COMSiyahGND
11COMSiyahGND
12COMSiyahGND
13+12VSarı+12 VDC
14+12VSarı+12 VDC
15+12VSarı+12 VDC
15-Pin SATA Konnektörünün Güç Çıkışları

Molex 4-Pin Güç Kaynağı Konnektörü

Güç Kaynağı 4-Pin Molex
4-Pin Molex (Wikipedia)

Molex 4-pin çevresel güç kaynağı konektörü, standart bir konektörüdür. PATA hard diskleri, optik sürücüleri ve diğer donanımları beslemede kullanılabilir.

PinAdıKablo RengiAçıklama
1+12VSarı+12 VDC
2COMSiyahGND
3COMSiyahGND
4+5VKırmızı+5 VDC
4-Pin Molex Konnektörünün Güç Çıkışları

Güç Kaynağı Konnektörlerinin Voltajını Okumak, Test Etmek

Güç Kaynağı 24-Pin ATX Güç Kaynağı Konnektörü
24-Pin ATX Güç Kaynağı Konnektörü

Güç kaynağının doğru çalışıp çalışmadığını anlamak için tablolarda yer alan pinlerin gerilimlerini multimetre ile ölçmek gerekmektedir. Ölçüm yapabilmek için 24-Pin ATX güç kaynağı konnektörünün 15 (COM, GND) ve 16 (PS_ON#) numaralı pinlerini birleştirecek jumper yerine kullanacağımız bir ataş ya da kablo parçasına ihtiyacımız olacak. 15, 16. pinleri bağladıktan sonra güç kaynağı fişe takılarak başlatılır. Eğer güç kaynağının fanları dönmeye başlarsa güç kaynağı başlamış demektir. Güç kaynağının fanlarının dönmesi güç kaynağının düzgün çalıştığı anlamına gelmez. Sıra geldi multimetre ile pinlerin voltajlarını okumaya. Multimetreyi DC ölçüm moduna alın. Eğer multimetrenizde auto range yoksa ölçülecek en büyük değer 12V olacağı için 20V aralığına ayarlayın. Daha sonra siyah olan negatif probu ölçüm yapılacak konnektörün herhangi bir COM, GND pinine tutun ve pozitif probu pinler arasında gezdirerek pinlerin vermesi gereken gerilim değerlerini ölçün. 3.3V yerine 3.4V okuyabilirsiniz. Toleranslar dahilinde olan her değer geçerli sayılacaktır.

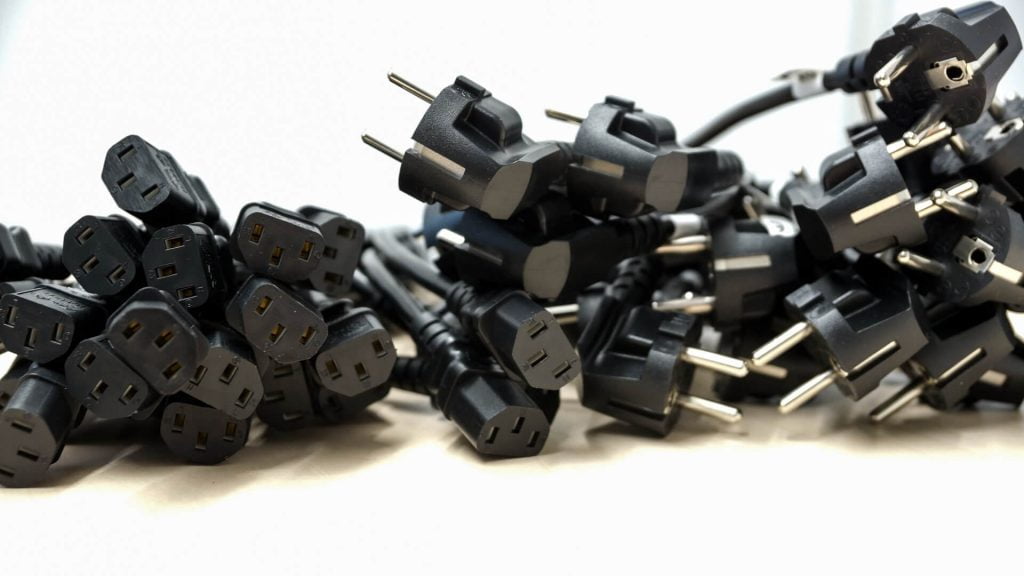

IEC-C13 Güç Kaynağı Kablosu Testi

IEC-C13 Güç Kaynağı Kablosu
IEC-C13 Güç Kaynağı Kablosu

Güç kaynağı testi başarıyla geçtiyse güç kaynağının prize bağlı olan kablosunu ölçmek isteyebilirsiniz. Bu durumda multimetrenizi AC ölçüm moduna getirmeniz, auto range yoksa 220 volttan büyük bir aralığa ayarlamanız gerekmektedir. Fotoğrafta görülen 3 girişten biri faz, toprak (ortada yer alan) ve diğeri nötrdür. Faz ve nötre probları yerleştirerek ölçüm yapabilirsiniz(Prob yönü önemsiz). 220-230 volt arası bir değer okuyorsanız kablo sağlam demektir.
